Konwersja norm śrub DIN PN ISO, elementy złączne – śruby

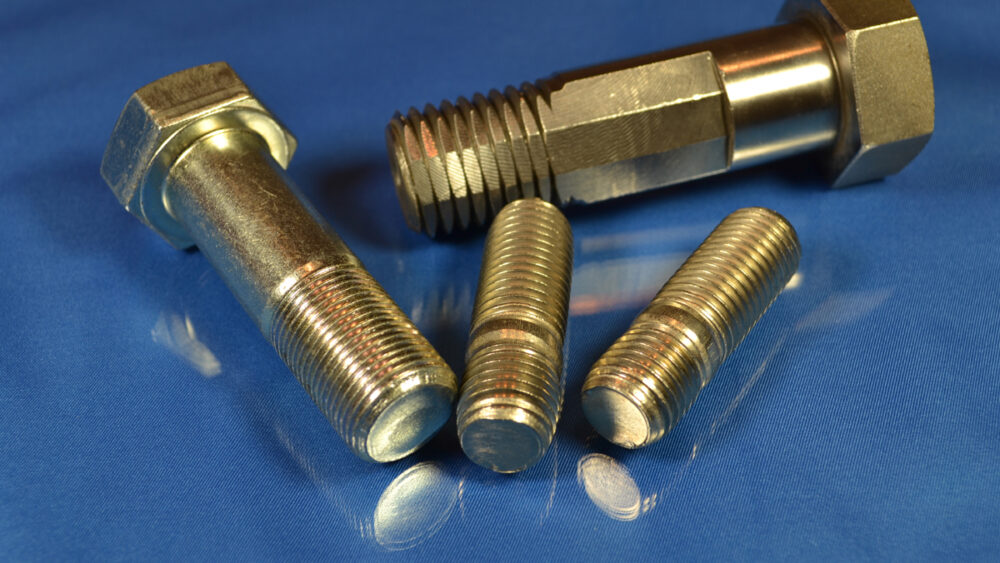

Śruba jest elementem, którego zadaniem jest łączenie, śruby mają wiele zastosowań, dlatego też występują w różnych rozmiarach, kształtach czy też są zrobione z różnych materiałów. Mają bardzo szerokie zastosowanie w niemalże każdym przemyśle, a najczęściej spotkać je można w przemyśle drzewnym (np. przedsiębiorstwa meblarskie), przemyśle elektromaszynowym (fabryki ciągników i maszyn rolniczych, fabryki samochodów lub instrumentów pomiarowych) lub przemyśle wysokiej technologii( produkcja sprzętów komputerowych).

Śruby możemy podzielić na kilka sposobów, jednym z nich jest podział ze względu na ich budowę. Różnią się między innymi:

• trzpieniem (walcem) – pasowanym, równym średnicy gwintu oraz zbliżonym do średnicy gwintu

• łbem (górą śruby) – z uchem, bez łba, oczkową, skrzydełkową, stożkową, walcową, kulistą, młoteczkową, grzybkową, trójkątną, czworokątną i sześciokątną

• gniazdem – sześciokątnym, z wgłębieniem krzyżowym, bez gniazda, z rowkiem do wkrętaka

• gwintem- na całej długości śruby oraz na części długości śruby

• końcem – wgłębionym, stożkowym, z czopem, soczewkowym, ściętym i płaskim

Dzięki temu podziałowi możemy dokładnie wybrać rodzaj śruby, jaki jest nam potrzebny, w zależności od tego, gdzie będzie ona elementem łączenia.

Wszystkie śruby mają swój podział ze względu na normy. Tutaj odnoszą się trzy rodzaje norm: DIN, PN i ISO.

Norma DIN oznacza dosłownie Deutsches Institut fur Normung, czyli Niemiecki Instytut Normalizacyjny. instytut ten stworzył wiele norm, w tym między innymi dla śrub.

Norma PN to skrót od Polskiej Normy, jest ona przyjętą w drodze kongresu normą krajową, zatwierdzoną w krajowej jednostce normalizacyjnej. Jeżeli wyrób posiada znak PN, oznaczać to może między innymi że produkt spełnia wszystkie wymagania Polskich Norm, z którymi zgodność została wykazana i zadeklarowana, jest poddany badaniu i nadzorowaniu przez niezależną stronę trzecią i zapewnia jakość i bezpieczeństwo oraz wyraża zaufanie co do producenta i jego wyrobu.

Norma ISO czyli Międzynarodowa Organizacja Normalizacyjna ( ang. International Organization for Standarization). ISO jest nazwą a nie skrótem, to najbardziej znana i rozpowszechniona organizacja zajmująca się ustalaniem norm praktycznie w każdej dziedzinie związanej z życiem ludzkim.

Na stronie internetowej http://www.elgo-sruby.pl/konwersja-norm.html możemy znaleźć informację o konwersji norm śrub zgodną z trzema wyżej wymienionymi normami. Dzięki temu otrzymujemy informację o rodzajach norm śrub oraz sposobie ich konwersji z jednej normy na drugą.

Śruby posiadają  również klasyfikacje ze względu na klasę wytrzymałości. Klasa ta informuje o granicy doraźnej wytrzymałości na rozciągniecie ( oznaczone symbolem Rm), i granicę plastyczności materiału ( symbol Re). Klasę tą oznacza się dwu cyfrowo, z kropką pomiędzy nimi.  Przykładowo wygląda to w następujący sposób: Oznaczenie 4.8 Informuje o tym, iż materiał śruby ma doraźną granicę wytrzymałości (RM) równą 4×100 MPa= 400 MPa a granica plastyczności materiału (Re) to 0,1x4x8= 320 MPa

Dla śrub zastosowanie ma również oznaczenia 4 klas wytrzymałości, które zapisywane są w formie dwóch liczb i litery H. Oznaczenia te odpowiadają 10 procentom wartości twardości Vickersa materiału (oznaczana HV). Oblicza się ja za pomocą wzoru, gdzie dzielimy siłę (F) w kilogramach siły (kgf) przez pole powierzchni bocznej odcisku (A) i wyrażaną w milimetrach kwadratowych.

Reasumując, fachowa wiedza oraz właściwy odczyt norm pozwalają klientowi na zakup odpowiednich dla niego śrub, dzięki którym będzie miał pewność, iż używać będzie zgodnych do tego elementów łączących.
